(disponible séparément sur Windowo) sur mur d'isolation extérieur avec isolation.
est de 150 mm (si vous choisissez l'art. BS100), ou 180 mm (si vous choisissez l'art. BS100PLUS).
Caractéristiques techniques Plaque de fixation Blindy
Tôle d'épaisseur 40/10 protégée par cataphorèse noire.
BS100 et BS100 PLUS : platine de fixation pour BLINDY SBARRA sur murs extérieurs isolants avec isolation.
Dans les cas où la couche extérieure est présente sur le côté extérieur de la maison, il est nécessaire de monter Blindy Sbarra avec ce type de plaque. Sinon, la barre irait à l'intérieur de l'isolant au lieu du mur, avec un problème d'étanchéité conséquent.
La plaque de fixation vous permet d'ancrer sur le mur de briques et de résoudre le problème.

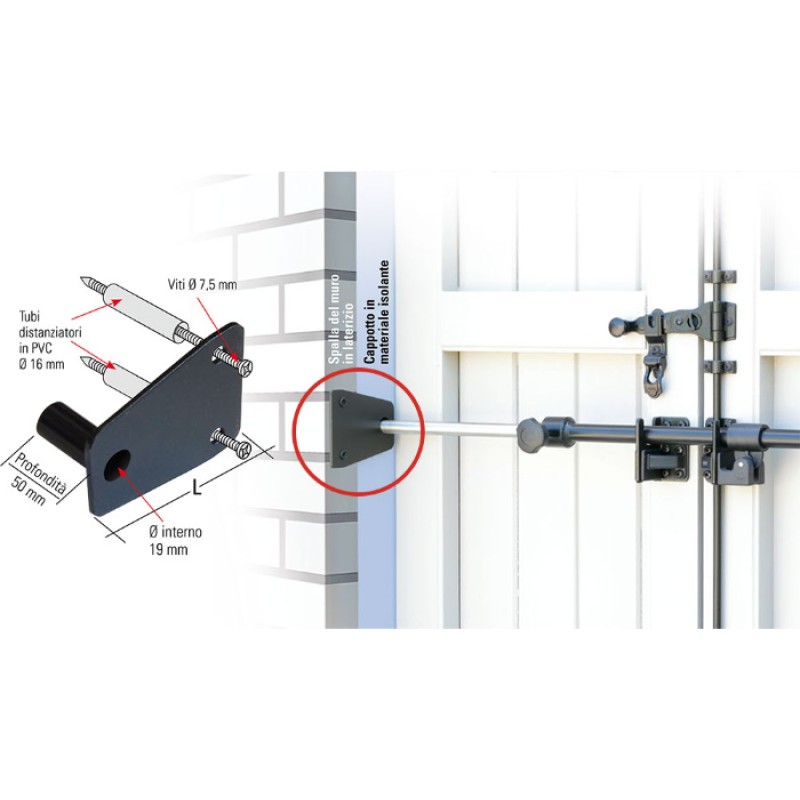

Chaque pack contient :
- n°1 plaque en tôle de 4mm d'épaisseur, protégée par cataphorèse noire, complète de tube de 50mm de profondeur (Ø interne 19mm) ;
- n°2 vis autotaraudeuses Ø0.75mm x longueur 150mm (art. BS100) ou 180mm (art. BS100PLUS) pour fixation murale (percer un trou de Ø6mm) ;
- n°1 tuyau PVC Ø16 x 1,5 de 130mm (à découper sur mesure pour obtenir deux morceaux).
Cette plaque est également appliquée pour le verrouillage de sécurité triple dans le couplage de la paroi supérieure de la tige. Particulièrement utilisé sur les volets et volets roulants.
Quelle longueur de vis choisir ?
- 2 articles différents ont été créés en fonction de la largeur de l'isolant : BS100 pour l'isolant d'une épaisseur de 150 mm et BS100PLUS pour l'isolant d'une épaisseur de 190 mm ;
- Nous vous recommandons de mesurer la distance entre l'unité montée et le point où les trous de fixation doivent être percés une fois fermé (obturateur) fermé ;
- Sur la base de cette mesure, choisissez la bonne longueur de plaque ;
- La plaque, d'une épaisseur de 40/10, offrira la même contenance que si la Blindy Bar était ancrée directement au mur.
REMARQUE : Pour finaliser votre achat, pensez à commander les autres accessoires Blindy (qui peuvent être achetés séparément sur Windowo).
