Chiaroscuro SL 80 230Vac - Kit Automatisme - Moteur pour Volets Coulissants - Max 160Kg

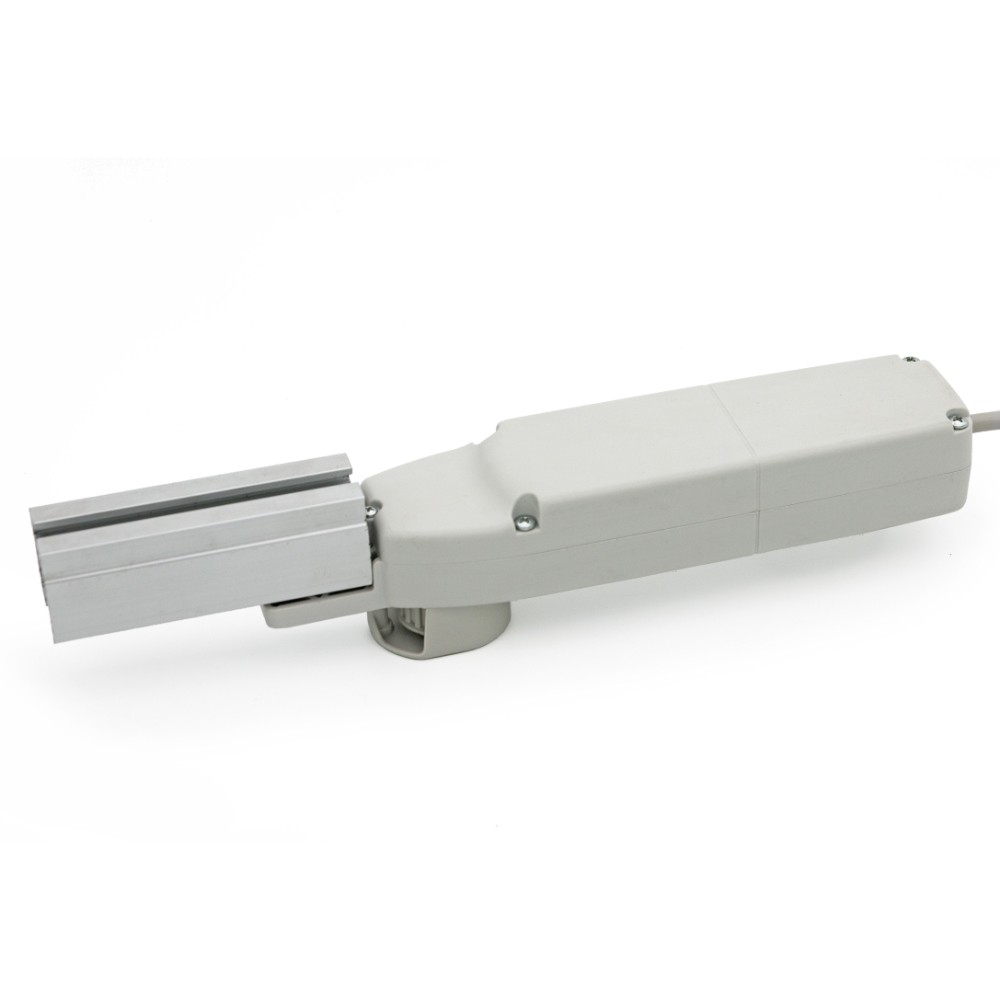

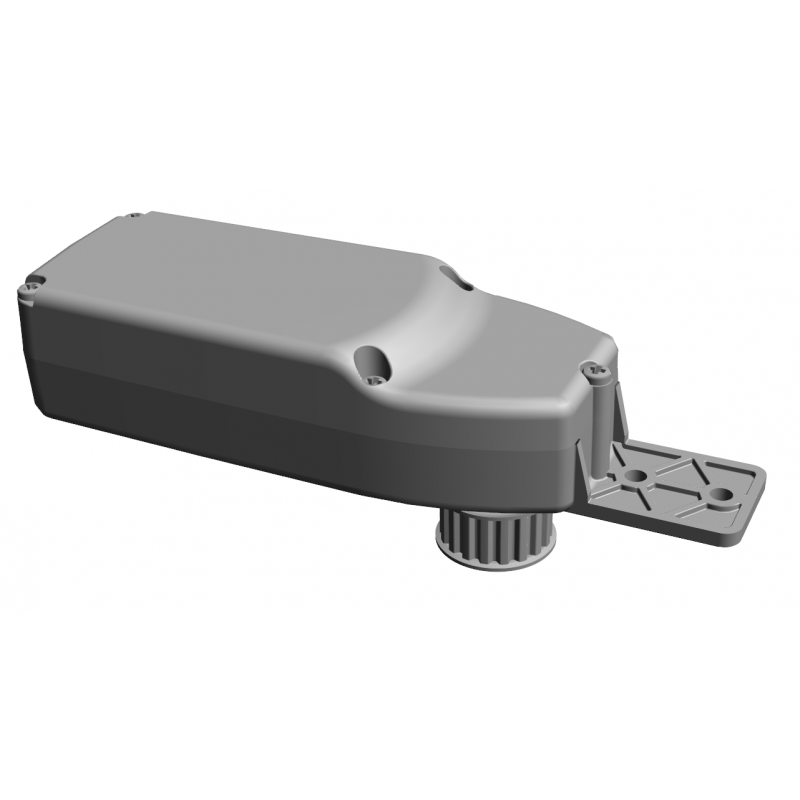

Chiaroscuro SL 80 230Vac (anciennement Chiaroscuro Slide 80) est un moteur pour volets coulissants avec alimentation 110 ÷ 230 Vac - Poids total max 160 Kg - Force 80 N.

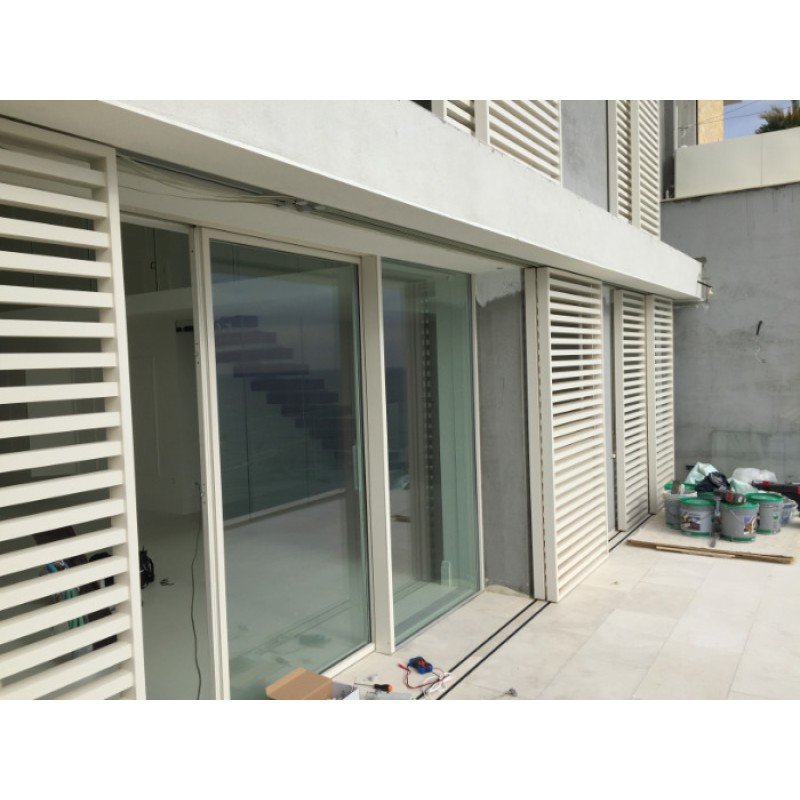

Clair-obscur SL80 est un automatisme de volets adapté à la commande de volets coulissants muraux extérieurs. Grâce à son profil bas de seulement 38 mm. il est également parfait pour s'intégrer dans des fenêtres existantes.
Kit Slide SL 80 Chiaroscuro : que comprend-il ?
Moteur pour volets coulissants avec plaque pour rails avec rainure interne max 15 mm - Pièces : 1 ;
Courroie T5H10 - Mètres : 10 ;
Support de traînée droit - Pièces : 2 ;
Tendeur avec pignon de transmission fou - Pièces : 1 ;
Manuel d'utilisation et d'entretien.
SL80 Chiaroscuro est le moteur de volet compact et polyvalent
Slide SL 80 Chiaroscuro est la solution idéale pour le confort et la praticité de la vie à la maison.
Les avantages du moteur SL-80 Chiaroscuro pour volets coulissants
Pratique : pas de froid, de pluie et de vent en hiver ni de chaleur et de moustiques en été, les portes se ferment en appuyant sur un bouton à l'intérieur de la maison sans ouvrir les fenêtres.
Ultra compact : recommandé pour les installations avec un espace limité.
Sûr : grâce au moteur 230V irréversible.

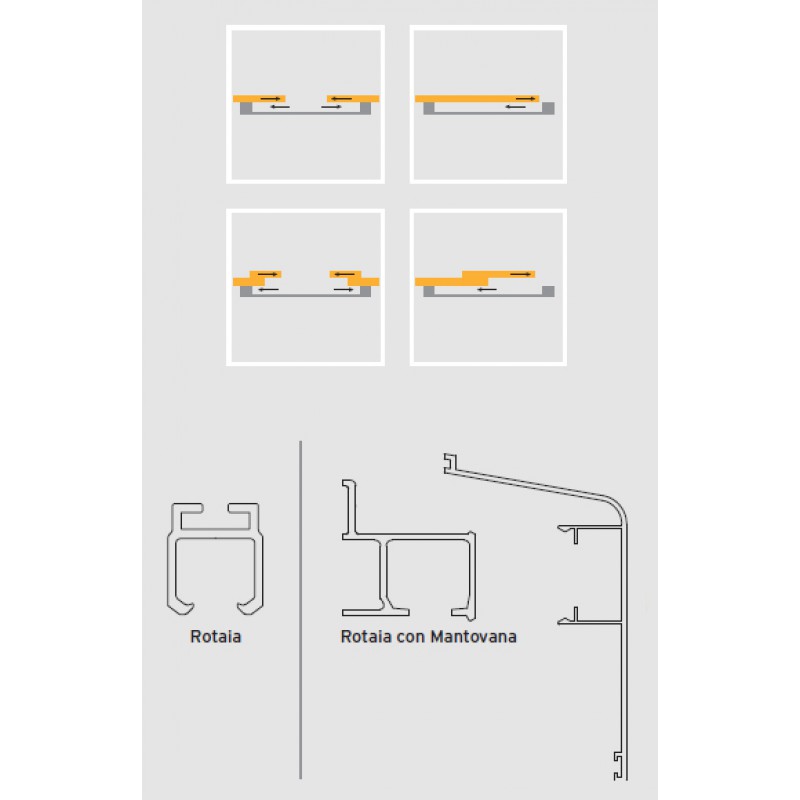

Pratique : conçu pour s'intégrer parfaitement dans les systèmes avec couvercle et rail en aluminium.
Unité de contrôle intégrée : système d'auto-apprentissage. Unité de contrôle automatique des mouvements entièrement intégrable à tous les systèmes domotiques ; il est conforme aux exigences de sécurité en cas de choc et permet un mouvement avec des scénarios partiellement fermés ou des arrêts intermédiaires d'un simple clic.
Ce moteur peut également être acheté sur Windowo dans la version Slide 80 24V .
Modèle
SL 80 (anciennement Slide 80)
Alimentation moteur
110 ÷ 230 Vca
Poids total maximum
160Kg
lumière maximale
300cm
Vitesse
10 cm/s
Double isolation électrique
Oui
Absorption moyenne
~ 0,18 ÷ 0,08 A
Force
80 Non
Cycle de travail
10 cycles/heure
Caractère bruyant
50dB
Degré de protection
IP56
Irréversible
Oui
Serrure électrique
Oui

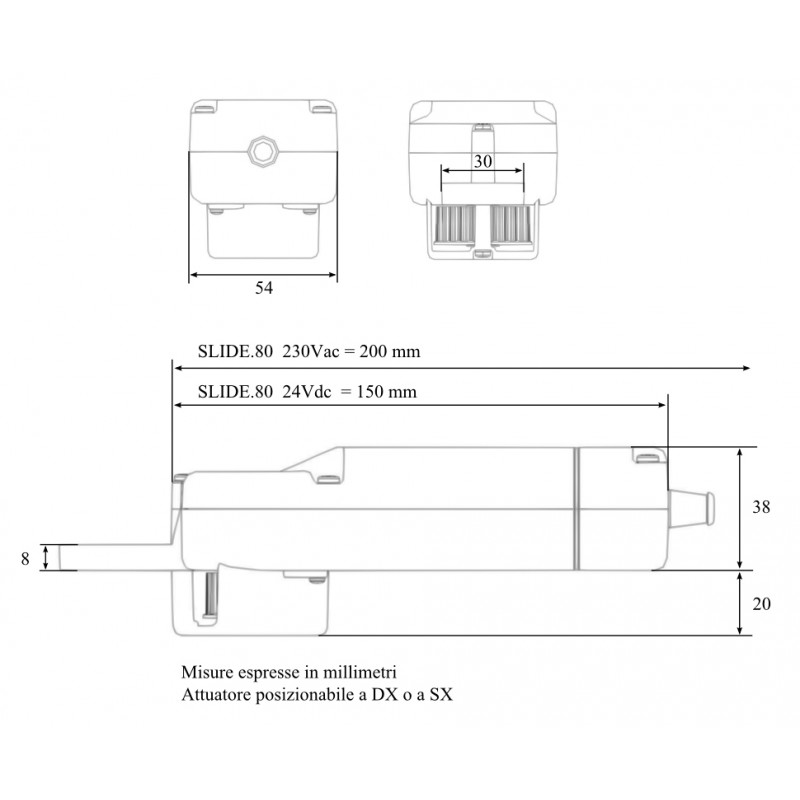

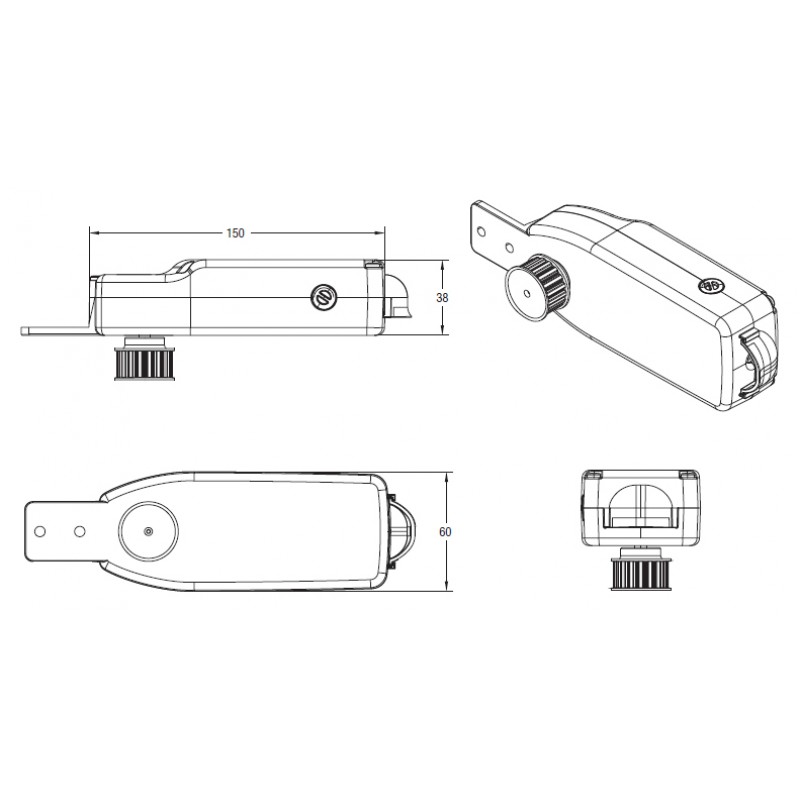

Dimensions
200x54x38mm
Longueur du cordon d'alimentation
1,5 m
Course maximale
7.5m
Force de poussée et de traction maximale
145 Non
Vérification de l'encombrement de l'automatisme de volet
Vérifiez que le compartiment du logement du moteur ou l'espace au-delà du rail est suffisant pour installer le produit, sinon l'installation de l'élément diminuera la course du vantail.
Diapositive 80 Manuel d'instructions du moteur
Nous vous recommandons de lire le « Manuel d'instructions du Slide 80 », que vous pouvez trouver au format PDF en cliquant sur « Documents », en haut de cette fiche.
Dans ce manuel, vous trouverez le guide d'installation du moteur , divisé à son tour dans les phases suivantes :
Fixation du moteur sur le rail ;
Ouverture de la pince et insertion du moteur dans le rail ;
Positionnement et fixation de la ceinture ;
Achèvement de l'installation mécanique du système coulissant;
