Kato 305/RWA Syncro Nekos 24V 300N - Paire d'actionneurs à chaîne pour synchronisation coordonnée - Course jusqu'à 500 mm
ATTENTION : Le prix comprend deux actionneurs.
Kato 305/RWA Syncro Nekos 24V : en harmonie
La version
Syncro Nekos , basée sur la communication entre les actionneurs via une connexion directe entre eux, permet un contrôle instantané de la force, de la vitesse et de la résistance de chacun en lisant le travail des moteurs individuels via un encodeur. L'échange continu d'informations permet aux actionneurs de s'ouvrir et de se fermer de manière synchrone.
Syncro3 Nekos est l'évolution du premier brevet qui prévoyait l'installation et le câblage de jusqu'à deux moteurs connectés directement l'un à l'autre. Aujourd'hui, le logiciel Syncro3 permet de connecter jusqu'à 8 moteurs directement les uns aux autres sans l'aide d'unités de contrôle de synchronisation externes.
Le nombre d'actionneurs à prévoir sur la fenêtre en fonction Syncro3 varie selon les dimensions, les poids et les types de la fenêtre elle-même. Pour une largeur supérieure à 1200 mm, l'utilisation de deux moteurs est déjà recommandée, ceci pour permettre un mouvement correct et une étanchéité périmétrique du cadre en position fermée. Il est recommandé d'utiliser un actionneur supplémentaire tous les 1200 mm de largeur de dépassement.
Kato 305/RWA Nekos est un actionneur de fenêtre solide et puissant
Kato 305/RWA Nekos a brillamment réussi les tests de résistance à la chaleur et au feu les plus sévères comme indiqué par la norme EN 12101-2:2003-09, obtenant la classification B 300 avec le certificat no. 13-000921 à l'institut de test IFT à Rosenheim année 2013.
- C'est un gage de sécurité, de qualité, d'efficacité, de fiabilité, de simplicité constructive ; un design agréable conçu pour s'intégrer dans une vitrine avant-gardiste ;
- Il dispose d'une nouvelle technologie électronique basée sur l'utilisation d'un microprocesseur pour le contrôle de position et la gestion de chaque phase de travail ;
- Le corps est en aluminium moulé sous pression et les supports sont en alliage de zinc (zamak);
- Il est facile à installer, il se monte avec attache rapide dans les supports, sans vis ni attaches (système breveté Nekos) ; un autre brevet Nekos prévoit la libération rapide de la fenêtre également pour un nettoyage facile.
Courses sélectionnables par dip-switch.
Caractéristiques Paire d'actionneurs à chaîne Kato 305/RWA Syncro Nekos 24V
- Actionneur électrique linéaire avec chaîne articulée à quatre maillons à double rangée, enfermé dans un conteneur en aluminium approprié, adapté au déplacement des fenêtres à soufflet, des coupoles et des lucarnes.
- Puissance de poussée et de traction de 300 N.
- Livré complet avec supports universels basculants à attache rapide et sans vis (breveté).
- Fin de course électronique en ouverture à trois courses (200 - 300 - 500 mm) sélectionnable à tout moment par dip-switch, avec absorption de puissance en fermeture et comme protection contre les surcharges.
- Fonction Soft Stop et Relax. Peut être connecté en parallèle. Conforme aux Directives 2004/108
- CE (Directive CEM) et 2006/95 CE (Directive BT).

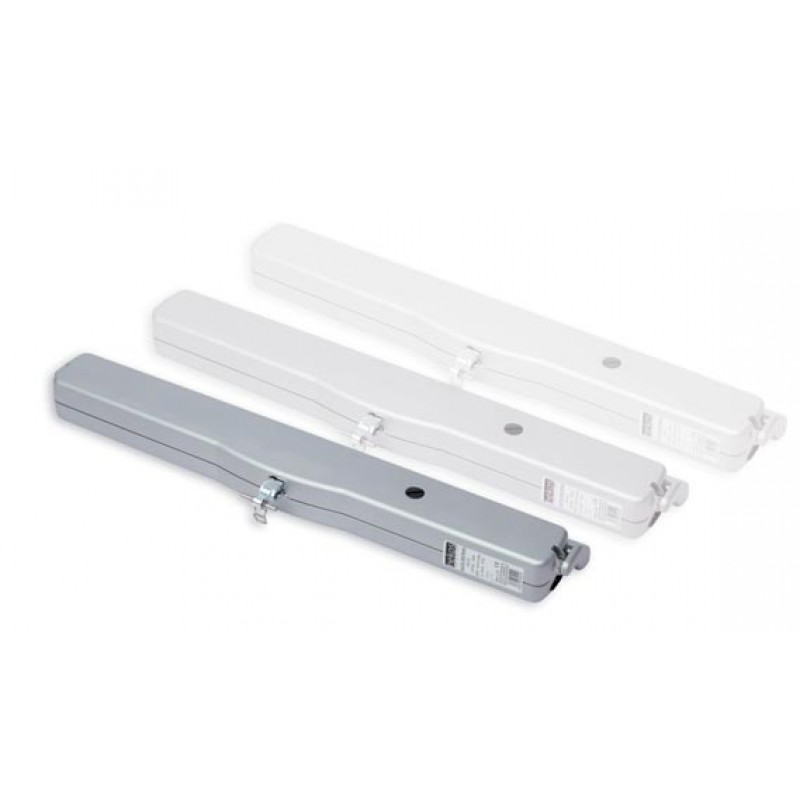

- Couleurs standard : Noir (RAL9005) avec câble noir, Blanc (RAL9010) et Gris (RAL9006) avec câbles blancs.
L'actionneur de la version SYNCRO est équipé du nouveau système breveté par NEKOS pour la synchronisation coordonnée du mouvement de la chaîne.
Le contrôle électronique de la vitesse est entièrement automatique et ne nécessite aucune unité de commande externe ; il suffit de brancher les câbles ROUGE et BLANC déjà présents dans le câble d'alimentation.
IMPORTANT : LE RACCORDEMENT DES DEUX CÂBLES (BLANC ET ROUGE) DOIT ÊTRE EFFECTUÉ, AVANT TOUTE MANŒUVRE DES ACTIONNEURS, ÉVENTUELLEMENT AVEC LES CHAÎNES COMPLÈTEMENT RETOURNÉES ; SINON IL POURRAIT Y AVOIR DES PROBLÈMES DE COMMUNICATION ENTRE LES DEUX ACTIONNEURS.
Lors du montage de la version Syncro Nekos sur une fenêtre ?
L'actionneur de la version SYNCRO se monte
lorsque deux points d'attache sont nécessaires car la fenêtre est particulièrement lourde ou large (environ de 1,2m à 3m)
et un seul actionneur ne permet pas une fermeture parfaite de la fenêtre .
On rappelle que la force exercée individuellement par les actionneurs est la même que celle d'un actionneur similaire ; en montant deux actionneurs, la force exercée sur la fenêtre est donc double. Le mouvement de la vitre s'effectue de manière uniforme, synchronisée et coordonnée sans interruptions et/ou variations de vitesse des deux actionneurs.
Si l'un des actionneurs ne fonctionne pas en raison d'un empêchement mécanique ou électrique, l'autre s'arrête également, garantissant ainsi l'intégrité de la fenêtre.
Caractéristiques techniques KATO 305 RWA 24V Syncro
- Modèle : KATO 305 RWA 24V Syncro ;
- Fonctionnement synchronisé : OUI ;
- Force de poussée et de traction : 300 N ;
- Courses (sélectionnez à tout moment) : 200, 300, 400, 500 mm ;
- Tension d'alimentation 24 V CC ;
- Consommation de courant à charge nominale : 0,910 A ;
- Consommation électrique à charge nominale : 20 W ;
- Vitesse de déplacement à vide : 8,9 mm/s ;
- Durée de la course à vide (500 mm) : 56 s ;
- Double isolation électrique : OUI ;
- Type de prestation : S2 de 3 min ;
- Température de fonctionnement : - 5 + 65 ºC ;
- Degré de protection des appareils électriques : IP32 ;
- Ajustement de la fixation au châssis : Autodétermination de la position ;
- Alimentation parallèle de deux moteurs ou plus : OUI ;
- Force de maintien statique : 1700 N ;
- Fin de course d'ouverture : Électronique ;
- Fin de course de fermeture : Absorption de puissance ;
- Longueur du cordon d'alimentation : 2 m ;

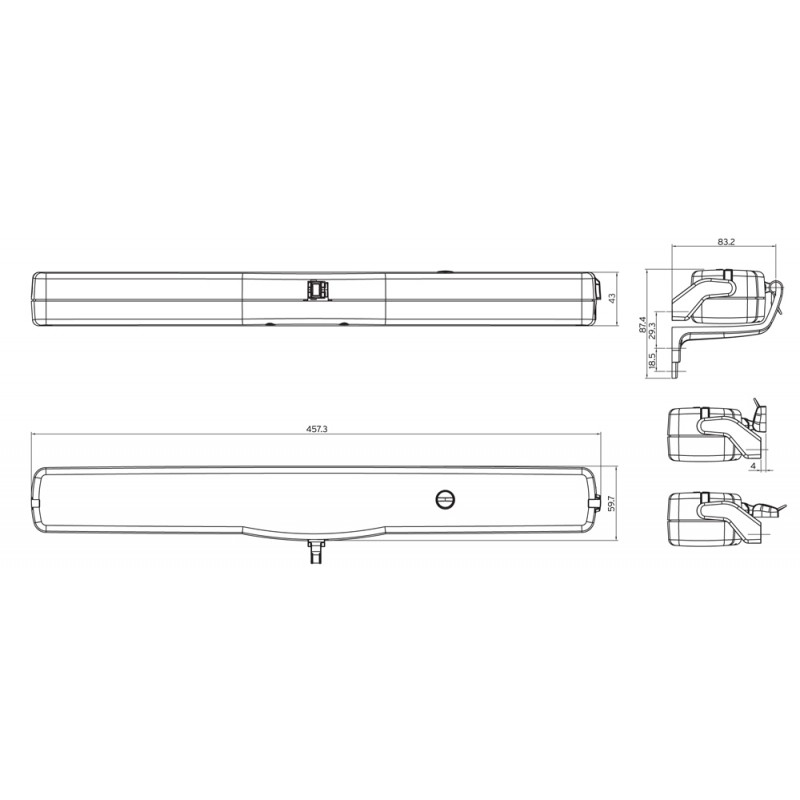

- Dimensions : 456 x 60 x 43 mm ;
- Poids de l'appareil : 2,23 kg.
Chaque pack contient :
• Actionneur électrique selon construction à 110÷230VAC 50/60Hz.
• Cordon d'alimentation de 2 (2,5) mètres (±5 %) avec connecteur moulé.
• Supports standards (A).
• Gabarit de perçage adhésif.
• Manuel d'instructions.
• Support pour fixation inférieure (C) (fourni séparément uniquement sur demande).
• Support pour raccord en saillie (D). (fourni séparément uniquement sur demande).
Vérifier que l'appareil dispose du même type d'alimentation électrique que celle disponible pour le raccordement, en vérifiant les données indiquées sur l'étiquette apposée sur l'actionneur.
- Les produits Nekos sont construits dans les règles de l'art en termes de sécurité, conformément aux dispositions des lois en vigueur.
- Correctement assemblés, installés et utilisés conformément à ces instructions, ils ne constituent pas un danger pour la sécurité des personnes, des animaux ou des biens.
- Les produits entrant dans le champ d'application des directives CEE sont conformes aux exigences essentielles qui y sont contenues.
- Marqués CE, ils peuvent être mis sur le marché et mis en service dans l'Union Européenne sans autre formalité.
Pour plus d'informations sur ce produit (utilisation, sécurité, nettoyage, garantie, certificat de conformité et bien plus encore) nous vous conseillons de lire la Notice (PDF téléchargeable dans "Documents").
